直流接触器ZLJM-100D

■ 主要特征

·100A触点切换能力

·线圈功耗最大12W

·应用范围：电信通信设备、工程机械、电瓶车、电动叉车、汽车、火车、船舶、不间断电源等电控系统

·产品认证： UL 、CCC

·产品符合 ROHS

电子邮箱

PDF 下载

直流接触器ZLJM-D常开系列 ZLJM-100D

■ 性能参数

型号	ZLJM-100D/□	ZLJM-100D/B□
触点形式	1H (SPST-NO)
触点材料	银合金
触点负载 (阻性负载)	100A×60V DC	100A×120V DC
接触压降	≤80mV@100A
绝缘电阻	Min. 100MΩ at 500VDC
介质耐压（相互绝缘的导电部份）	1000VAC 50 Hz/60 Hz (1 minute) 漏电流小于 1mA
吸合时间	Max. 30mSec.
释放时间	Max. 30mSec.
使用环境温度	-25℃~+60℃
存储温度	-40℃~+65℃
相对湿度	20%~90% RH
固定处的振动	(10～200)Hz、加速度≤3.5g
冲击	(60～100)次/分、加速度≤4g
机械寿命	100,000 次 (不带载)
电气寿命	6,000 次 (在额定功率下)
微动开关	5A /24V DC; 2A/ 48VDC
辅助触点最小负载	100mA/5V
污染等级	III

■ 线圈参数

型号	线圈电压 (V)	线圈工作电压（V）	吸合电压（V）	释放电压（V）	启动电流（A）	线圈功率（W）
ZLJM-100D	12	0.85US～1.1US	≤70%	≥10%	≤0.6	5～9
	24				≤0.25
	30				≤0.23
	36				≤0.2
	48				≤0.15
	60				≤0.13
	72				≤0.12
	80				≤0.09
	96				≤0.08
	120				≤0.07

■ 产品型号释义

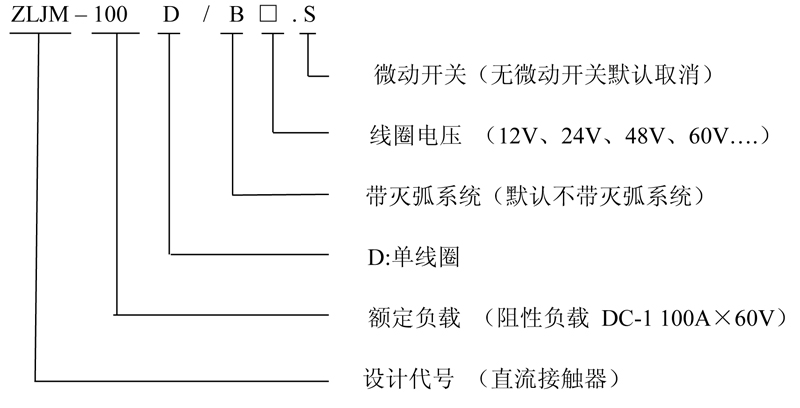

直流接触器ZLJM-100D

例：ZLJM-100D/48.S 表示：一组常开直流接触器，DC-1 负载下额定电流为 100A,线圈电压 DC48V ，带辅助回路微动开关。

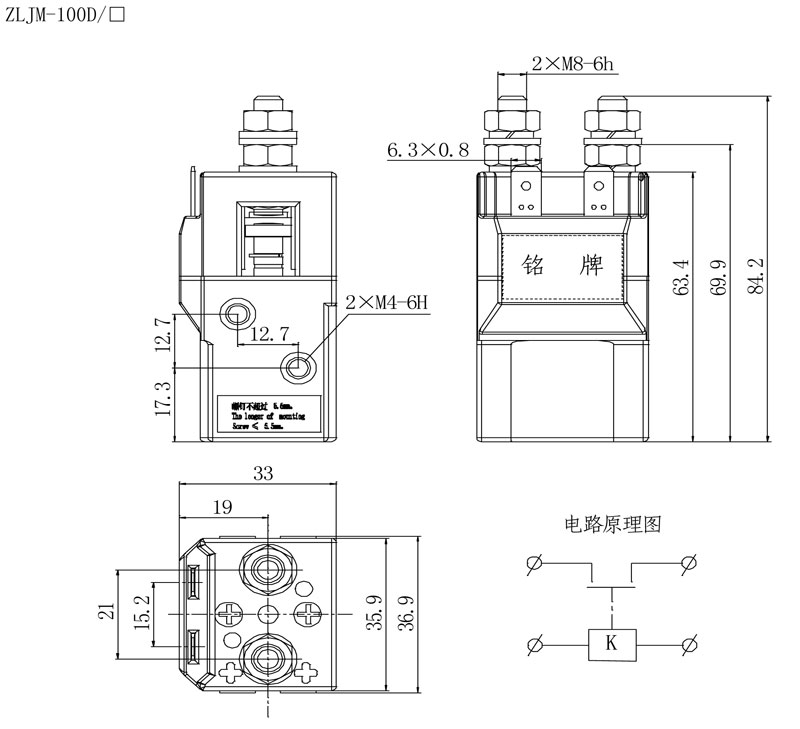

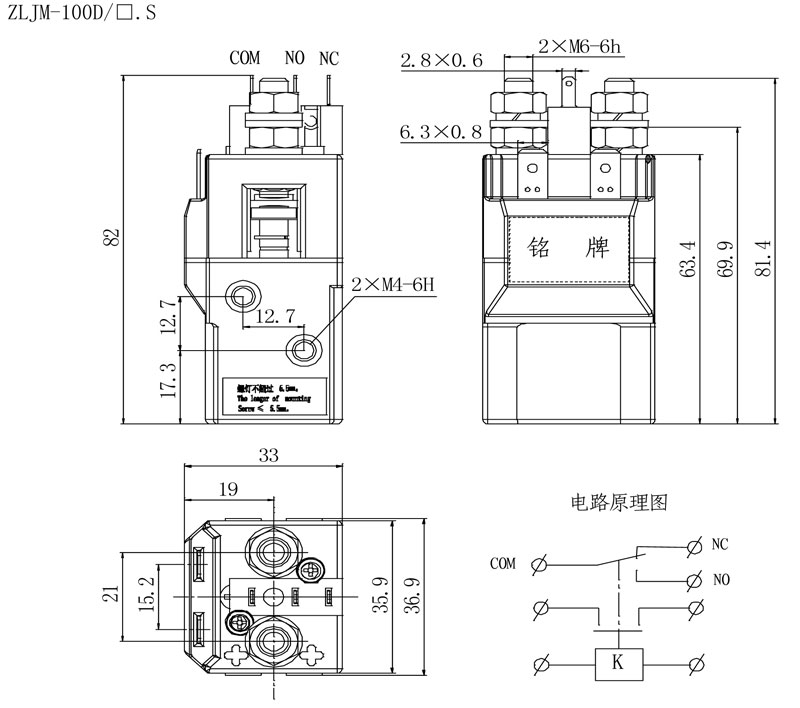

■ 外形安装尺寸及电路原理图

直流接触器ZLJM-100D

尺寸（mm）	未注尺寸公差（mm）
0～30	±0.3
30～60	±0.5
60～100	±1

■ 注意事项
1. 安装接触器时主回路接线螺钉螺母拧紧扭矩 4～5N.m。
2. 产品线圈的驱动电路功率必须大于等于产品线圈功率，否则会降低产品的切断能力。
3. 对线圈连续施加的电压不能超过最大容许电压。否则，线圈异常发热会缩短绝缘图层的寿命。
4. 本接触器非防水结构，请勿在水、溶剂、和油可能接触到外壳或端子的环境中使用。否则可能因外壳老化或端子腐蚀、污浊而引起异常发热。
