PDF 下载■接触器参数
|
型号 |
ZLJM-400C/□ A3 |
|
触点形式 |
双稳态磁保持 |
|
触点负载 (阻性负载) |
400A×60VDC （DC-1） |
|
接触压降 |
Max.80mV @400A |
|
绝缘电阻 |
Min. 100MΩ at 500VDC |
|
介质耐压（相互绝缘的导电部份） |
1000VAC 50 Hz/60 Hz (1 minute) |
|
吸合时间 |
最大. 30mSec. |
|
释放时间 |
最大. 30mSec. |
|
主触点最大弹跳时间 |
3mS |
|
脉冲宽度 |
0.5S~1S |
|
主触点最大通断能力 |
通断1次4倍额定电流，时间5mS |
|
安装方式 |
任意 |
|
工作制式 |
连续工作制 |
■线圈参数
|
型号 |
线圈电压(V) |
线圈工作电压（V） |
吸合电压（V） |
释放电压（V） |
启动电流（A） |
线圈功率（W） |
|
ZLJM-400C/A3 |
12 |
0.8US～1.2US |
20%～80% |
20%～80% |
≤3.2 |
40 |
|
24 |
≤1.6 |
|||||
|
48 |
≤0.8 |
|||||
|
60 |
≤0.64 |
■外形安装尺寸图及电路图

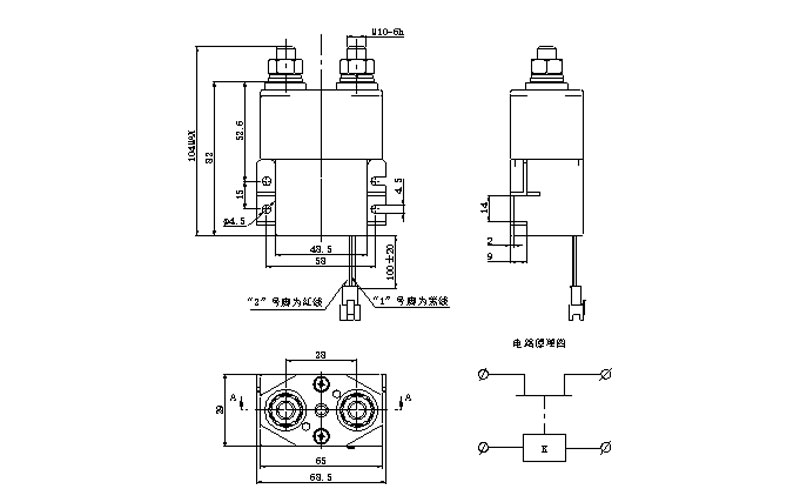

1.ZLJM-400C/□ A3

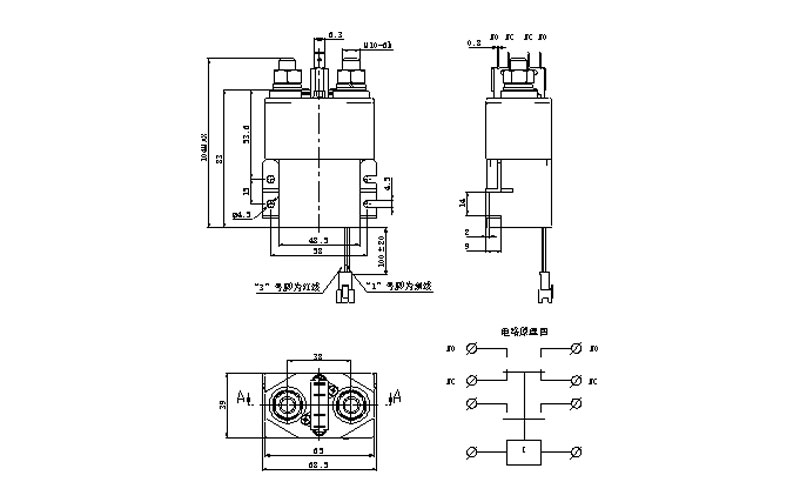

2. ZLJM-400C/□.S A3
|
尺寸（mm） |
未注尺寸公差（mm） |
|
0～30 |
±0.3 |
|
30～60 |
±0.5 |
|
60～100 |
±1 |
|
大于100 |
±2 |

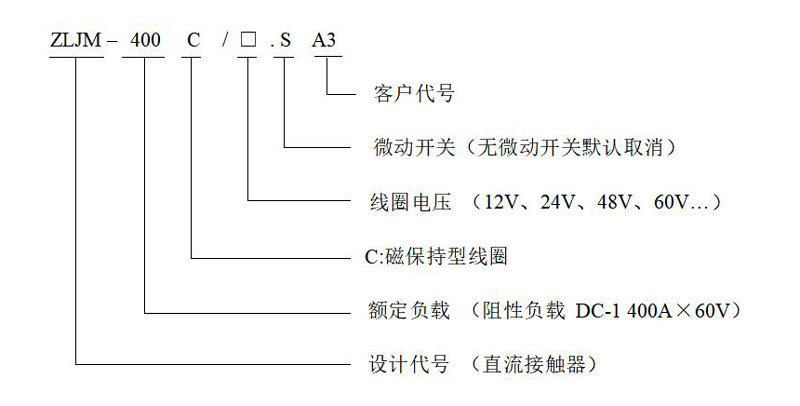

■订货标记示例
例：ZLJM-400C/48.S A3；表示：磁保持直流接触器，DC-1负载下额定电流为400A,线圈电压DC48V ，带辅助回路微动开关。
注：1. 产品线圈采取正、负脉冲激励，激励时间500ms≤t≤1s。线圈不能持续长期通电，操作频率不得超过每分钟6次，并且脉冲应是方波。正脉冲（“+”接电源正，“-”接电源负）使触点闭合，负脉冲（“+”接电源负，“-”接电源正）使触点断开。线圈去激励后，接触器触点状态由产品内的永磁性磁钢保持。
