流接触器ZLJM-C磁保持系列 ZLJM-1500C

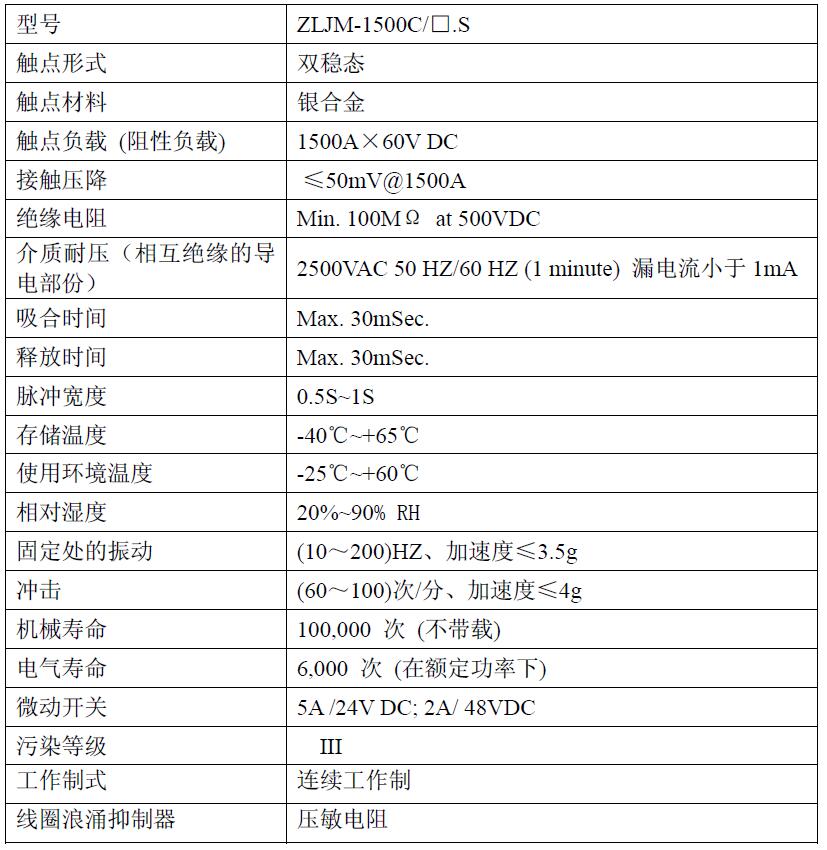

■ 性能参数

■ 线圈参数

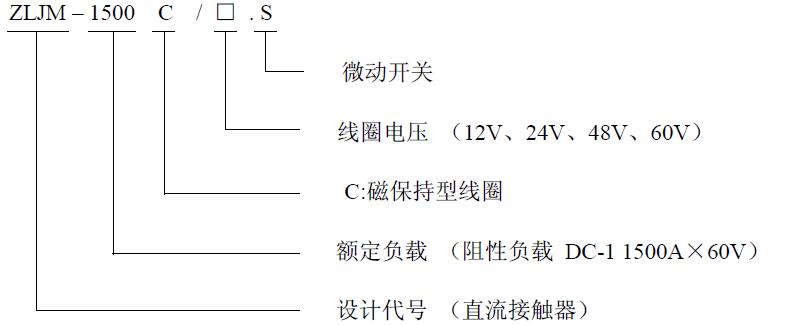

■ 产品型号释义

例：ZLJM-1500A/48.S；表示：常开接触器，DC-1 负载下额定电流为1500A,线圈电压DC48V ，带辅
助回路微动开关。

■ 外形安装尺寸及电路原理图

注： 1. 主回路接线铜排电镀银；；
2. 微动开关接线片默认电镀银；
3. 产品线圈采取正、负脉冲激励，激励500ms≤t≤1s 。线圈不能持续长期通电，操作频率得超过每分钟6次，并且脉冲应是方波。正脉冲（“+”接电源正，“-”接电源负）使触点断开。线圈去激励后，器状态由产 接电源正）使触点断开。线圈去激励后，接触器触点状态由产品内的永磁性磁钢保持。

■ 注意事项
1. 产品线圈的驱动电路功率必须大于等于产品线圈功率，否则会降低产品的切断能力。
2. 对线圈连续施加的电压不能超过最大容许电压。否则，异常发热会缩短绝缘图层寿命
3. 本接触器非防水结构， 请勿在水、溶剂和油可能接触到外壳或端子的环境中使用 。否则可能外壳老化或端子腐蚀，污浊而引起异常发热。
