直流接触器ZLJ(M)-A常开系列 ZLJ-200A

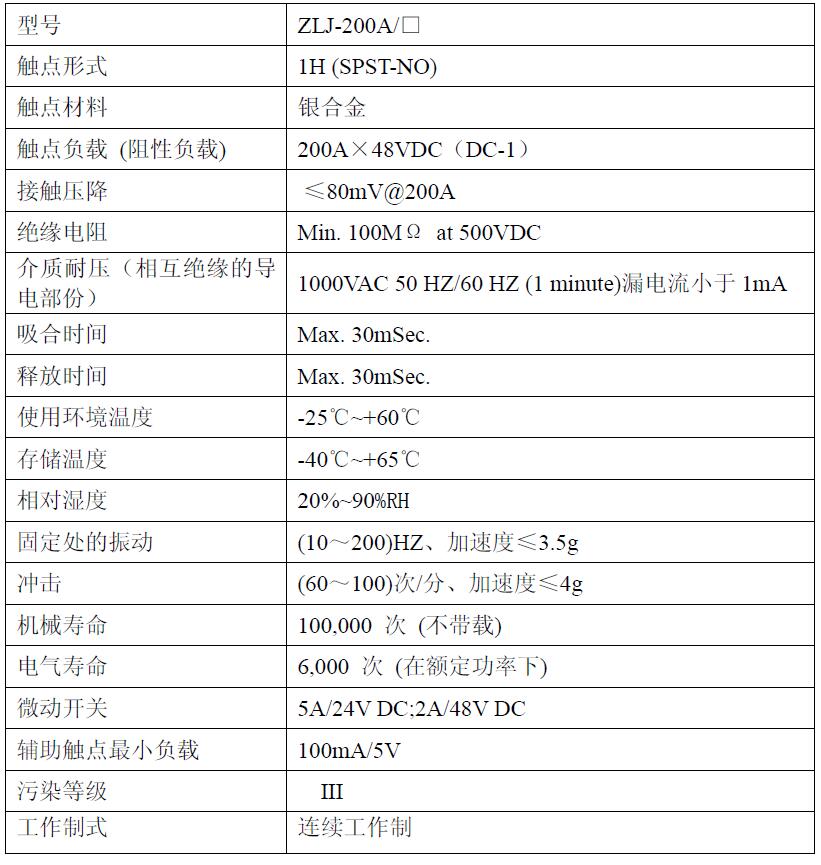

■ 性能参数

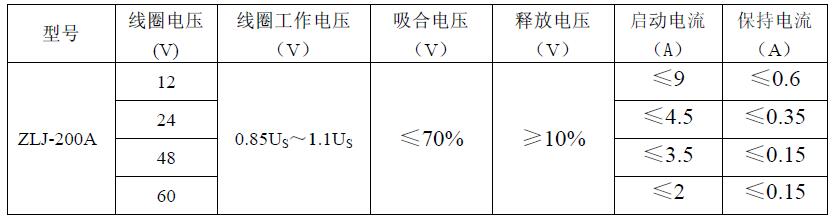

■ 线圈参数

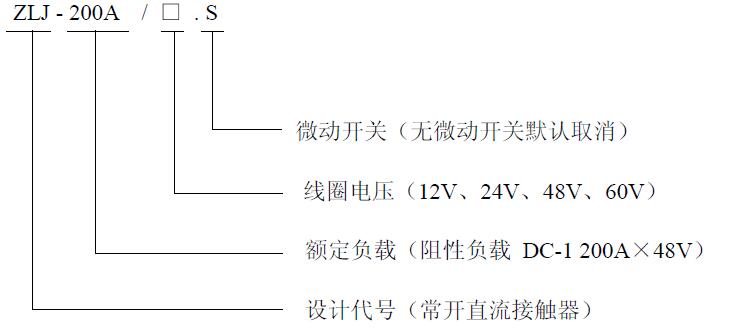

■ 产品型号释义

例：ZLJM-200A/48.S；表示：常开接触器，DC-1 负载下额定电流为200A,线圈电压DC48V

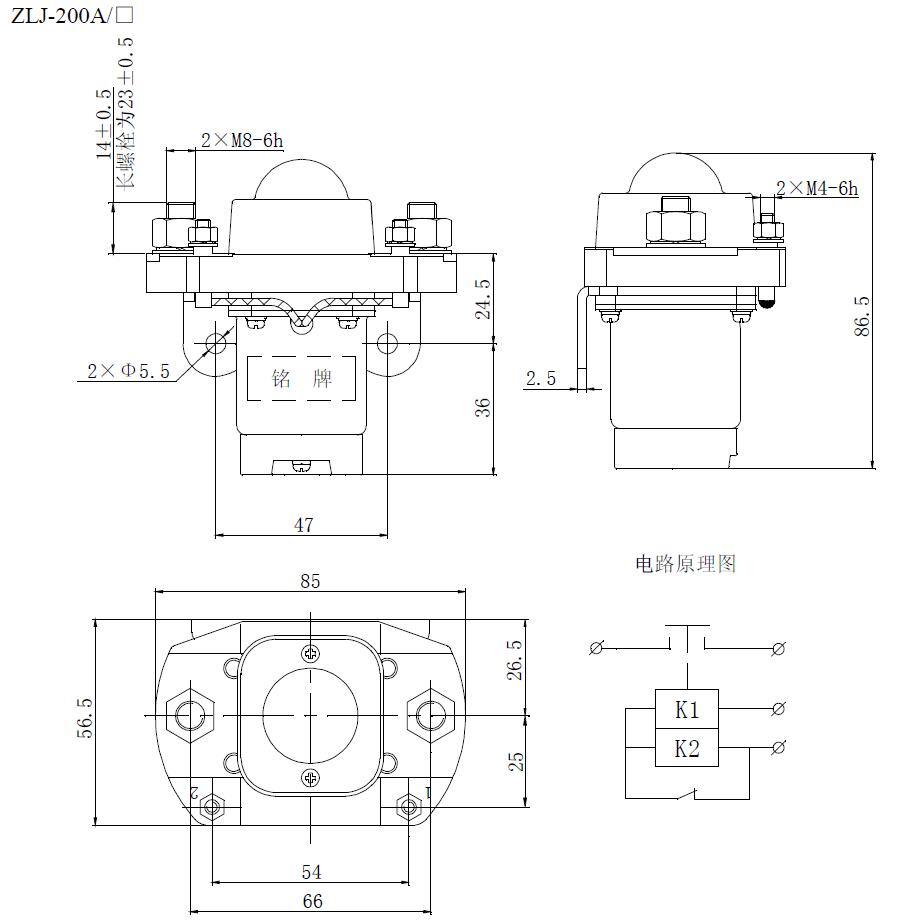

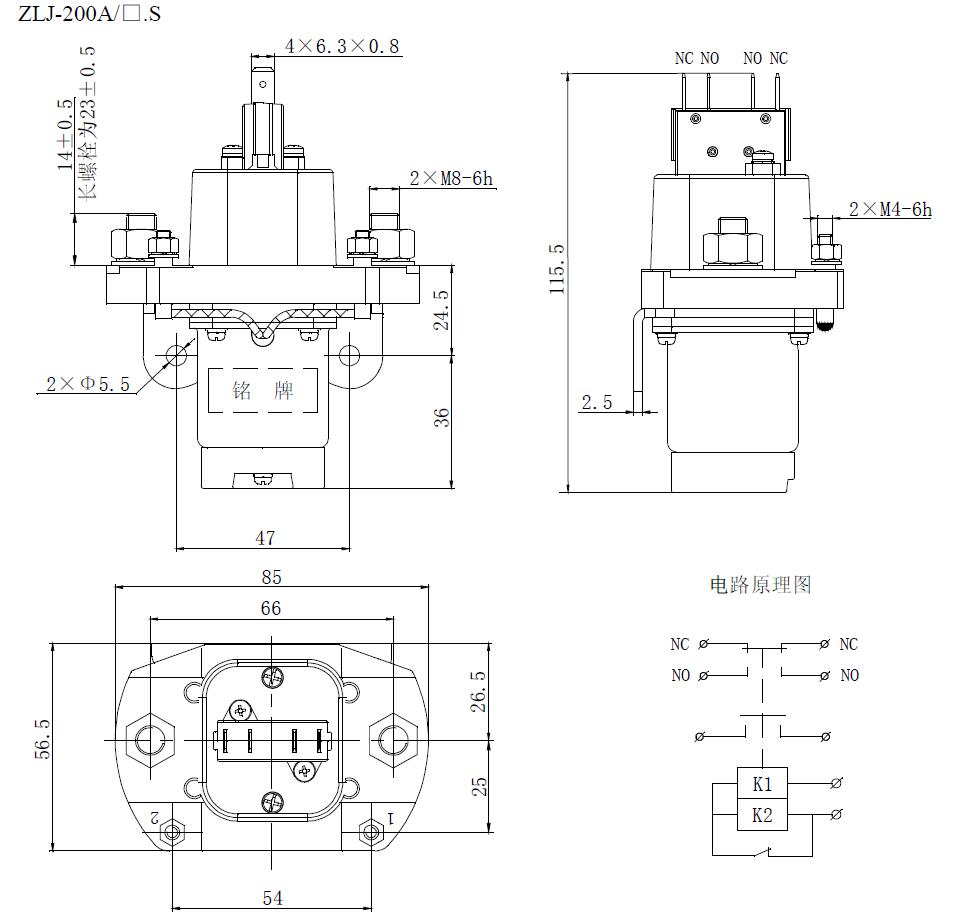

■ 外形安装尺寸及电路原理图

注：1.常规产品的主回路接线螺钉为M8*16；如需更换为M8*25的主回路接线时请在产品型号后加“（L）”如：ZLJ-200A/48(L)表示为长螺栓产品。
2.括号内附加的产品型号不在铭牌上显示。

■ 注意事项
1. 安装接触器时主回路接线螺钉螺母拧紧扭矩8～10N.m；控制回路接线螺钉螺母拧紧扭距1-1.5N.m
2. 产品线圈的驱动电路功率必须大于等于产品线圈功率，否则会降低产品的切断能力
3. 对线圈连续施加的电压不能超过最大容许电压。否则，线圈异常发热会缩短绝缘图层的寿命
4. 本接触器非防水结构，请勿在水、溶剂、和油可能接触到外壳或端子的环境中使用。否则可能因外壳老化或端子腐蚀、污浊而引起异常发热
