PDF 下载■ 性能参数
| 型号 | ZLJM-125D/1Z□ |
| 触点形式 | SPDT一路转换型 |
| 触点材料 | 银合金 |
| 触点负载 (阻性负载) | 125A×60V DC（DC-1） |
| 接触压降 | ≤80mV@125A |
| 绝缘电阻 | Min. 100MΩ at 500VDC |
| 介质耐压（相互绝缘的导电部份） | 1000VAC 50 Hz/60 Hz (1 minute) 漏电流小于1mA |
| 吸合时间 | Max. 30mSec. |
| 释放时间 | Max. 30mSec. |
| 使用环境温度 | -25℃~+60℃ |
| 存储温度 | -40℃~+65℃ |
| 相对湿度 | 20%~90% RH |
| 固定处的振动 | (10～200)Hz、加速度≤3.5g |
| 冲击 | (60～100)次/分、加速度≤4g |
| 机械寿命 | 100,000 次 (不带载) |
| 电气寿命 | 6,000 次 (在额定功率下) |
| 微动开关 | 5A /24V DC; 2A/ 48VDC |
| 辅助触点最小负载 | 100mA/5V |
| 污染等级 | III |
| 工作制式 | 连续工作制 |
■ 线圈参数
| 型号 | 线圈电压(V) | 线圈工作电压（V） | 吸合电压（V） | 释放电压（V） | 保持电流（A） | 线圈功率（W） |
| ZLJM-125D/1Z | 12 | 0.85US～1.1US | ≤70% | ≥10% | ≤1 | 7～15 |
| 24 | ≤0.6 | |||||
| 30 | ≤0.6 | |||||
| 36 | ≤0.5 | |||||
| 48 | ≤0.3 | |||||
| 60 | ≤0.25 | |||||
| 72 | ≤0.2 | |||||
| 80 | ≤0.15 | |||||
| 96 | ≤0.15 | |||||
| 120 | ≤0.15 |

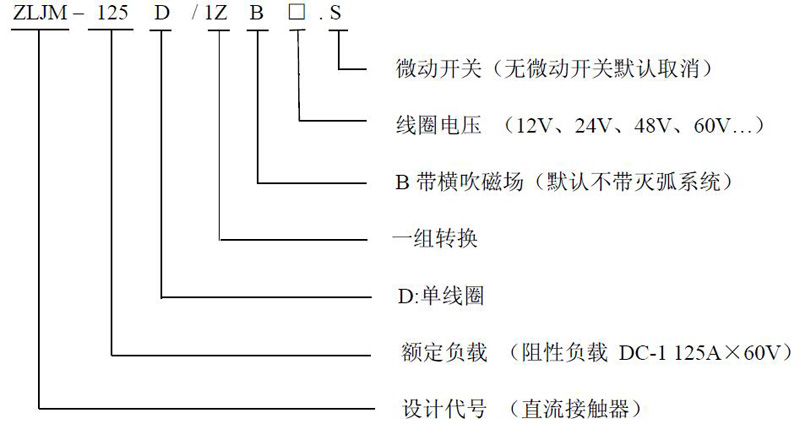

■ 产品型号释义

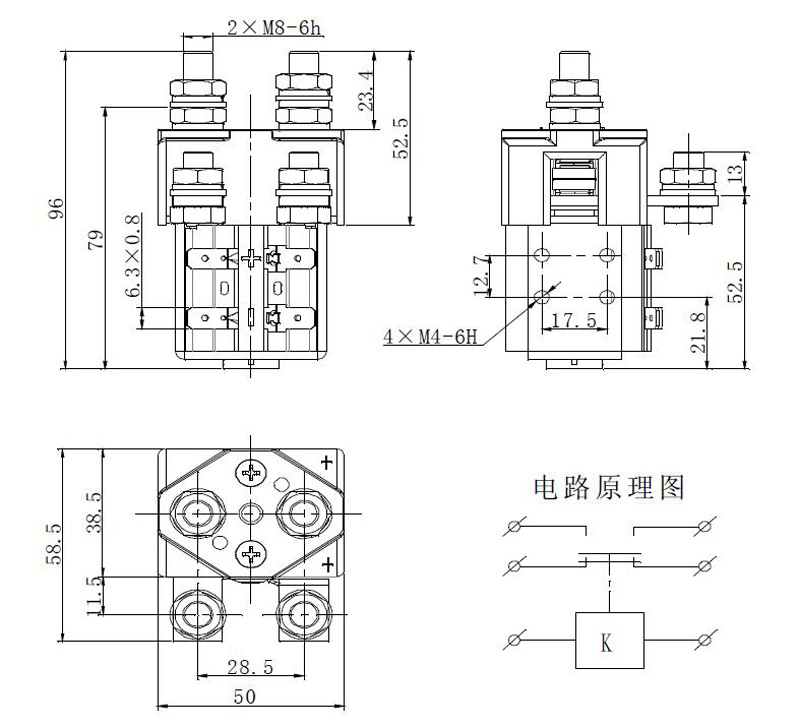

■ 外形安装尺寸及电路原理图
ZLJM-125D/1Z□
ZLJM-125D/1Z□ .S
| 尺寸（mm） | 未注尺寸公差（mm） |
| 0～30 | ±0.3 |
| 30～60 | ±0.5 |
| 60～100 | ±1 |
| 大于100 | ±2 |
■ 注意事项
1.安装接触器时主回路接线螺钉螺母拧紧扭矩8～10N.m。
2.产品线圈的驱动电路功率必须大于等于产品线圈功率，否则会降低产品的切断能力。
3.对线圈连续施加的电压不能超过最大容许电压。否则，线圈异常发热会缩短绝缘图层的寿命。
4.本接触器非防水结构，请勿在水、溶剂、和油可能接触到外壳或端子的环境中使用。否则可能因外壳老化或端子腐蚀、污浊而引起异常发热。
