PDF 下载性能参数
| 型号 | DHCH300 | ||
| 触点参数 | 触点形式 | 1H（SPST-NO） | |
| 额定负载电流 | 300A | ||
| 最小适用负载(阻性负载) | 1A/12VDC | ||
| 最大切断电流 | 2000A（750VDC）1 次 | ||
| 最大切换电压 | 1000VDC | ||
| 接触压降（初始） | ≤150mV@300A | ||
| 载流能力（a） 导线截面积≥100mm² |
300A :持续 | ||
| 450A：60min | |||
| 600A:20min | |||
| 1200A:30s | |||
| 3000A:0.6s | |||
| 电气性能 | 绝缘电阻 | 1000MΩ（1000VDC，1min） | |
| 介质耐压 | 断开触点间 | 3000VAC 1min，漏电流10mA | |
| 触点与线圈间 | 4000VAC 1min，漏电流10mA | ||
| 动作时间（20℃额定电压下） | ≤30ms （不含回跳时间） | ||
| 释放时间（20℃额定电压下） | ≤10ms | ||
| 回跳时间（20℃额定电压下） | ≤5ms | ||
| 耐冲击 | 稳定性 | 正弦半波脉冲：11ms 检测时间：10μs |
ON 时： 196m/s²（20G 以上） |
| OFF 时：147 m/s²（10G 以上） | |||
| 强度 | 正弦半波脉冲：6ms | 490 m/s²（50G 以上） | |
| 耐振动 | 10Hz～500Hz 49 m/s²（5G 以上） | ||
| 寿命 | 电气寿命（b） | 300A/450VDC | ≥1000 次 |
| 300A/750VDC | ≥500 次 | ||
| 机械寿命 | 20 万次以上 | ||
| 使用条件 | 使用环境、运输、存储环境 | 温度-40℃～+85℃ | |
| 湿度 5%~85%RH（无结冰、凝露） | |||
| 产品安装方式 | 任意 | ||
| 重量 | 约500g | ||
▶ 注：（a）：在环境温度下，导线截面积≥100mm²下测得
（b）：除特别说明外，电气寿命通断比为1s:9s
线圈额定参数（20℃）
| 线圈额定电压 | 动作电压 | 释放电压 | 最大工作电压 | 额定电流 （±10%） |
额定线圈功耗 |
| 12V DC | ≤9V DC | ≥1V DC | 16V DC | 0.5A | 6W |
| 24V DC | ≤18V DC | ≥2V DC | 32V DC | 0.25A | 6W |

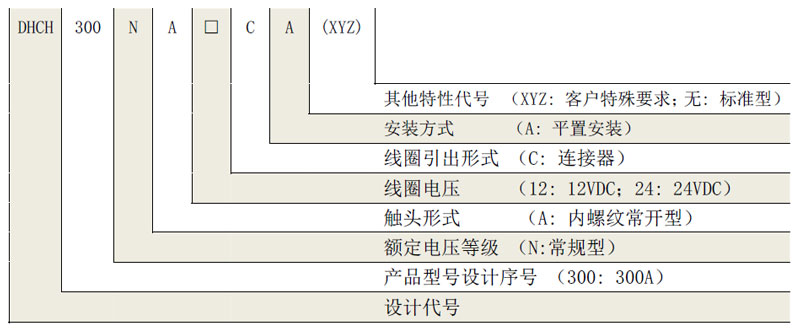

产品型号释义

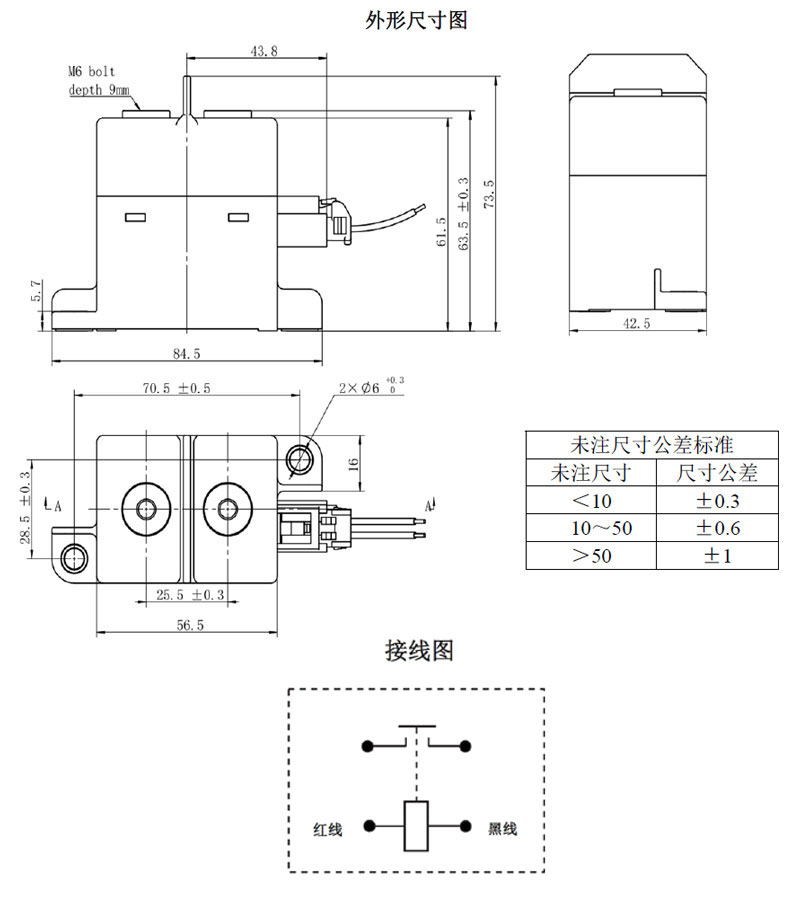

外形尺寸图、接线图
▶注：产品主触头无极性；线圈红线接正极，黑线接负极。

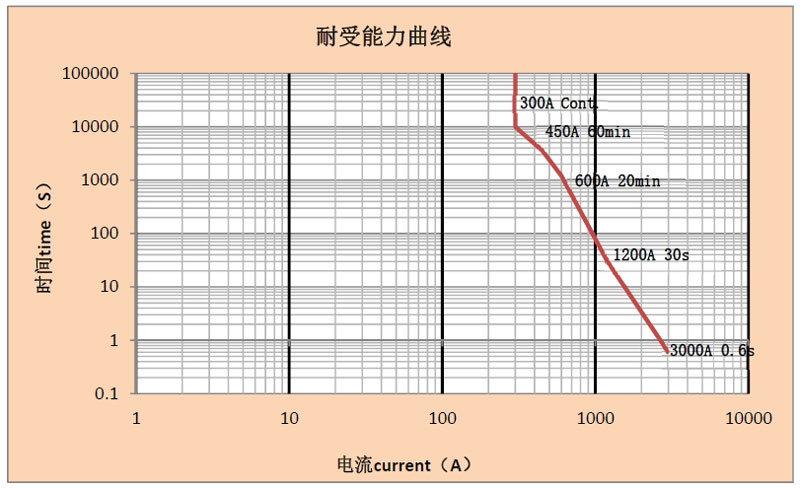

电流耐受能力曲线
▶ 注：以上数据在环境温度为85℃，导线截面积≥100mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器。

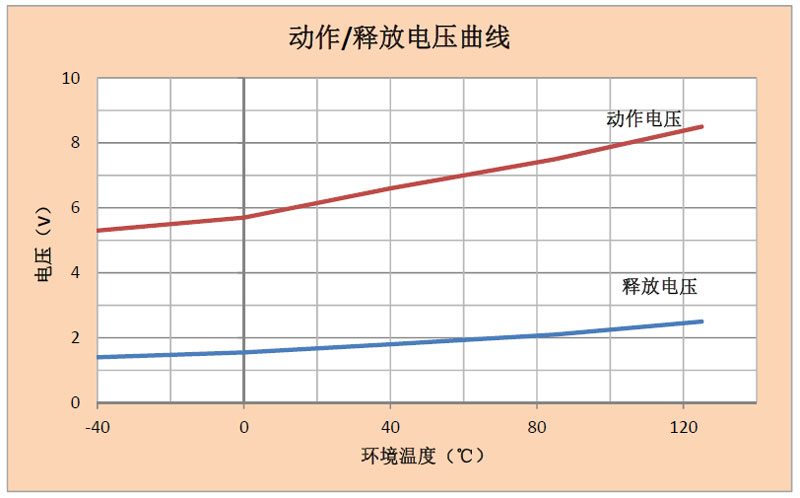

▶ 注：以上数据为随机抽取线圈电压为12VDC 产品测得，数据仅供参考(试验品数量:n=3)
注意事项
1.本接触器为直流高压开闭装置，在最终故障状态下，有可能出现不通断的情况，一旦发生不能切断，
可能导致异常发热现象及烟雾，火灾等事故。因此，请避免规格以上的操作使用（包括但不限于线圈
额定，负载额定以及电气寿命等）；应采用在紧急情况下可及时切断电流负载的电路；为确保安全，
应定期更换部件。
2. 本接触器负载连接端及线圈连接端均无极性区别，线圈连接端有极性区别，红色导线接控制电源
正极，黑色导线接控制电源负极，请务必按照产品表面的标识正确安装使用，将端子连接到相反方向
时，本规格书中承诺的电气特性将不能获得保障。
3.触点额定值均为阻性负载时的数值。使用L/R≥1ms的感性负载（L负载）的情况下，请与感性负载
并行采取浪涌吸收措施。未采取措施的情况下，可能会造成电气寿命下降、发生切断不良。
4.为抑制接触器线圈的反向电动势，建议加装吸收浪涌的非线性电阻（推荐使用可变电阻），若使用
二极管，会使接触器切断性能下降。
5.严禁将接触器长时间置于超过产品使用温度范围（-40℃~+85℃）的环境中。
6.请避免在强磁界（变压器、磁铁的周围）和发热物体的附近安装。
7.为防止出现松动，接触器安装时请正确使用垫圈。接触器安装处请使用M5螺钉，螺钉锁紧扭矩请
控制在3N.m~4N.m；负载端的M6安装螺母锁紧扭矩请控制在6N.m~8N.m。在扭矩超过范围的情况下，
产品可能遭到破损。
8.请避免在引出端上粘附油脂等异物，请使用100mm²以上规格的连接导线，否则有可能会造成引出
端部分的异常发热。
9.对连接器端进行连接时，请使用指定配合的连接器。
10.在接触器坠落的情况下，原则上请不要再使用。
