DHC600

DHC600

■主要特征
·600A 触点切换能力,小巧的体积;
·具有一组桥式常开触点,触点回路有“+”、“-”极性;
·线圈带节能装置,保持功耗最大为 4.5W;
·最大切换电压1500V
·采用陶瓷钎焊技术,触头部分密封充有氢气,触头不会氧化,能快速切断在直流高压;
·应用范围:储能系统、电动汽车、光伏逆变器、电信通信设备、AGV系统、太阳能系统,工程机械、 电瓶车、充电桩、火车、船舶、 绞盘、不间断电源电控系统;
·耐压:耐压1500V

■主要特征
·600A 触点切换能力,小巧的体积;
·具有一组桥式常开触点,触点回路有“+”、“-”极性;
·线圈带节能装置,保持功耗最大为 4.5W;
·最大切换电压1500V
·采用陶瓷钎焊技术,触头部分密封充有氢气,触头不会氧化,能快速切断在直流高压;
·应用范围:储能系统、电动汽车、光伏逆变器、电信通信设备、AGV系统、太阳能系统,工程机械、 电瓶车、充电桩、火车、船舶、 绞盘、不间断电源电控系统;

■性能参数

型号

DHC600

触点参数

触点形式

1H(SPST-NO)

额定负载电流

500A

最小适用负载(阻性负载)

1A/12VDC

最大切断电流

2500A(800VDC)1 次

最大切换电压

1500V

接触压降(初始)

≤120mV@600A

载流能力(a)

600A: 持续

800A:20min

3000A:4s

8000A: 10ms

电气性能

绝缘电阻

1000MΩ以上(1000VDC)

介质耐压

断开触点间

4000VAC 1min

触点与线圈间

3000VAC 1min

动作时间(20℃额定电压下)

≤30ms (不含回跳时间)

释放时间(20℃额定电压下)

≤10ms

回跳时间(20℃额定电压下)

≤5ms

耐冲击

稳定性

正弦半波脉冲:11ms

ON 时: 196m/s²(20G 以上)

检测时间:10μs

OFF 时:98 m/s²(10G 以上)

强度

正弦半波脉冲:6ms

590 m/s²(50G 以上)

耐振动

10Hz~500Hz 49 m/s²(5G 以上)

寿命

电气寿命(b)

300A 750VDC

2000 次以上

600A 750VDC

500 次以上

600A 1000VDC

100 次以上

机械寿命

20 万次以上

使用条件

使用环境、运输、存储环境

温度-40℃~+85℃

湿度 5%~85%RH(无结冰、凝露)

产品安装方式

任意

重量

约1100g

注:(a):在环境温度下,导线截面积≥200mm²下测得
       (b):除特别说明外,电气寿命通断比为 1s:9s

线圈额定电压

动作电压

释放电压

最大工作电压

额定电流(±10%)

额定线圈功耗

12V DC

≤9V DC

≥1V DC

16V DC

接通时:4.2A

保持时:0.75A

接通时:50W(0.2s 接通)

保持时:9W

24V DC

≤18V DC

≥2V DC

32V DC

接通时:2.1A

保持时:0.375A

接通时:50W(0.2s 接通)

保持时:9W

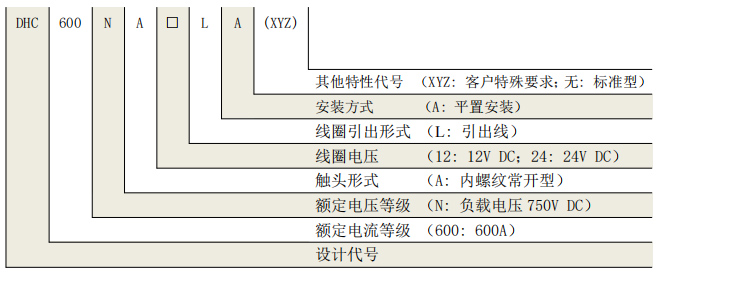

■产品型号释义

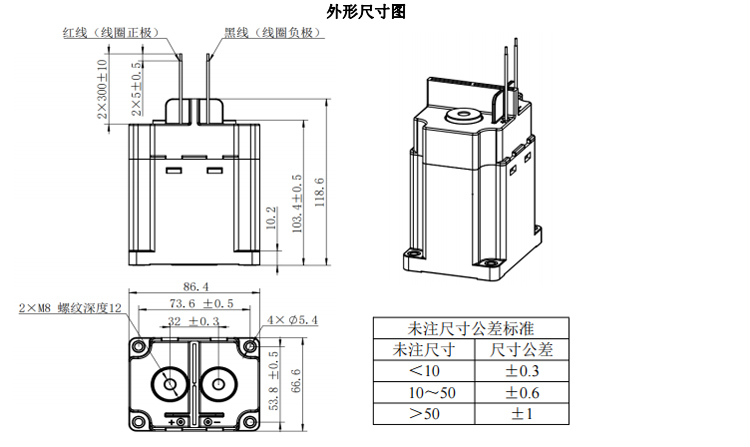

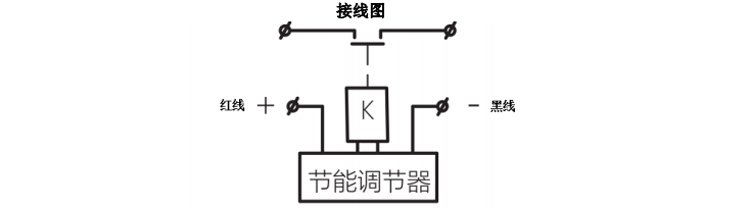

■外形尺寸图、接线图

注:
产品主触头无极性;线圈红线接正极,黑线接负极。

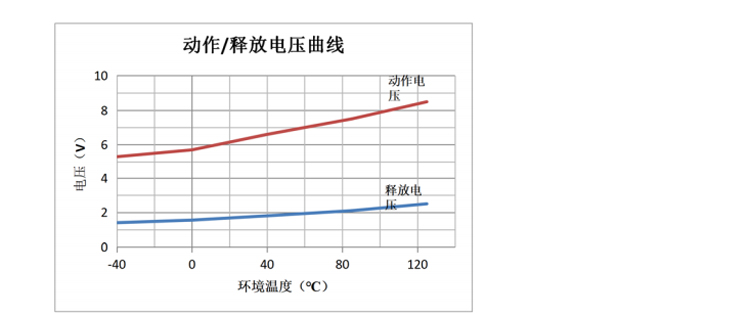

■参考曲线图

注:以上数据在环境温度为 85℃,导线截面积≥300mm²条件下测得。数据仅作参考,请勿直接用于选择熔断器.

注:以上数据为随机抽取线圈电压为 12VDC 产品测得,数据仅供参考(试验品数量:n=3)

■注意事项

1、本接触器为直流高压开闭装置,在最终故障状态下,有可能出现不通断的情况,--旦发生不能切断,可能导致异常发热现象及烟雾,火灾等事故。因此,请避免规格以上的操作使用(包括但不限于线圈额定,负载额定以及电气寿命等);应采用在紧急情况下可及时切断电流负载的电路;为确保安全,应定期更换部件。

2、本接触器负载连接端无极性区别,线圈连接端有极性区别,红色导线接控制电源正极,黑色导线接控制电源负极,请务必按照产品表面的标识正确安装使用,将端子连接到相反方向时,本规格书中承诺的电气特性将不能获得保障。

3、触点额定值均为阻性负载时的数值。使用L/R≥1ms的感性负载(L负载)的情况下,请与感性负载并行采取浪涌吸收措施。未采取措施的情况下,可能会造成电气寿命下降、发生切断不良。

4、本产品内置线圈抑制反向电动势电路,不需要浪涌抑制装置。进行动作电压测试时,不能使电压缓慢上升,请通过快速上升沿(阶跃式供电方式)对产品线圈驱动,否则接触器会不动作。本产品在接通后约0.2s后会进行线圈电流的自动切换,<0.2s的重复通断操作会引发接触器故障。

5、严禁将接触器长时间置于超过产品使用温度范围(-40°C-+85°C)的环境中。

6、请避免在强磁界(变压器、磁铁的周围)和发热物体的附近安装。

7、为防止出现松动,接触器安装时请正确使用垫圈。接触器安装处请使用M5螺钉,螺钉锁紧扭矩请控制在3N.m~ 4N.m;负载端的M10安装螺钉锁紧扭矩请控制在20N.m~25N.m。在扭矩超过范围的情况下,产品可能遭到破损。

8、请避免在引出端上粘附油脂等异物,请使用300mm²以上规格的连接导线,否则有可能会造成引出端部分的异常发热。

9、对连接器端进行连接时,请使用指定配合的连接器。

10、在接触器坠落的情况下,原则上请不要再使用。
