    BD系列设备用断路器

    BD系列设备用断路器

    2.1符合标准：IEC 60934、IEC 60947-2、GB 17701、GB14048.2、UL1077、UL489、UL489A
    2.2额定工作电压：DC80V、DC125V、AC120/240V、AC240/415V、AC277/480V(50/60Hz)
    2.3机械电气寿命：10000次（其中电气寿命6000次），UL489A电气寿命1000次
    2.4产品认证：CCC、UL、TUV、CE
    2.5接线能力：0.5～25mm²，两极并联:35 mm²及以下，三极并联：70 mm²及以下

    设备用BD系列断路器

    1、适用范围与用途
       BD系列设备用断路器（液压-电磁式断路器）适用于额定电流0.5A至63A，多极并联至150A。额定电压为AC120/240V、AC240/415V、AC277/480V(50/60Hz) 或DC80V、DC125V、DC250V及以下的电力系统中，作过载、短路保护之用，亦可用作不频繁的接通和分断。可广泛用于计算机及其外围设备、工业自动控制系统、电信设备、通用电源系统、UPS不间断电源设备、铁路机车、船用电气系统、航空航天、电梯控制系统和移动电源设备中。

    2、  主要技术参数
    2.1符合标准：IEC 60934、IEC 60947-2、GB 17701、GB14048.2、UL1077、UL489、UL489A
    2.2额定工作电压：DC80V、DC125V、AC120/240V、AC240/415V、AC277/480V(50/60Hz)
    2.3机械电气寿命：10000次（其中电气寿命6000次），UL489A电气寿命1000次
    2.4产品认证：CCC、UL、TUV、CE
    2.5接线能力：0.5～25mm²，两极并联:35 mm²及以下，三极并联：70 mm²及以下
    2.6辅助开关参数：DC125V 1A, AC250V 5A
    2.7额定分断能力

    额定电压(V) 额定电流(A) 极 分断能力(kA)
    UL CCC/TUV/CE
    UL1077 UL489 UL489A Icu Ics
    DC80 0.5-63 1,2(串联) 10U2 10 10 10 5
    15~100 2(并联) 10U2 　 10 10 5
    50~150 3(并联) 10 U2 　 10 10 5
    DC125 0.5~63 2(串联) 5 U2 　 10 　 　
    DC250 0.5~15 3(串联) 5 U2 　 5 　 　
    AC120/240 0.5~25 1,2,3 5 U2 5 　 　 　
    AC240/415 0.5~50 1,2,3,1N,3N 　 　 　 6 3
    AC277/480 0.5~25 1,2,3,1+N, 5 C1,1U1 　 　 　 　

    3、正常工作环境
    3.1周围空气温度的上限值不超过+85℃,下限值不低于-40℃。
    3.2安装地点的海拔高度不超过2000m。
    3.3空气是清洁的，并且在温度+40℃及以上时，空气的相对湿度不超过50%，在较低温度下可允许较大的相对湿度，例如在+20℃时为90%。
    3.4在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；在没有雨雪侵袭的地方。
    3.5安装地点的环境污染等级为2级。
    3.6安装类别为Ⅱ。

    4、 特性曲线
    4.1 脱扣时间表

    Current 1.05In 1.3 In 1.5 In 2 In 3 In 4 In 6 In 10 In
    Curve
    DI/AI 不脱扣 0.003-0.2 0.003-0.06 0.003-0.025 0.003-0.02 0.003-0.02 0.003-0.02 0.003-0.02
    DS/AS 不脱扣 8-240 5-50 ###### 0.09-4 0.006-1.8 0.003-0.03 0.003-0.2
    YS/LS 不脱扣 11-300 8-65 ###### 1.2-8 0.6-3.5 0.1-1.1 0.004-0.3
    DM/YM 不脱扣 12-240 10-65 4.5-20 1.2-7 0.6-3 0.01-1 0.003-0.1
    AM/LM 不脱扣 20-600 15-120 7-40 2.5-12 1月6日 0.01-1.8 0.003-0.09
    DL/AL 不脱扣 60-1500 45-420 20-90 8-40 3.8-20 1月7日 0.005-2
    LL/YL 不脱扣 60-1500 40-360 20-90 6-35 3.5-18 1.2-7 0.1-2

     注：1) 脱扣时间单位均为s；
    2) 标准规定，以上脱扣时间均在产品冷态下进行试验所得。

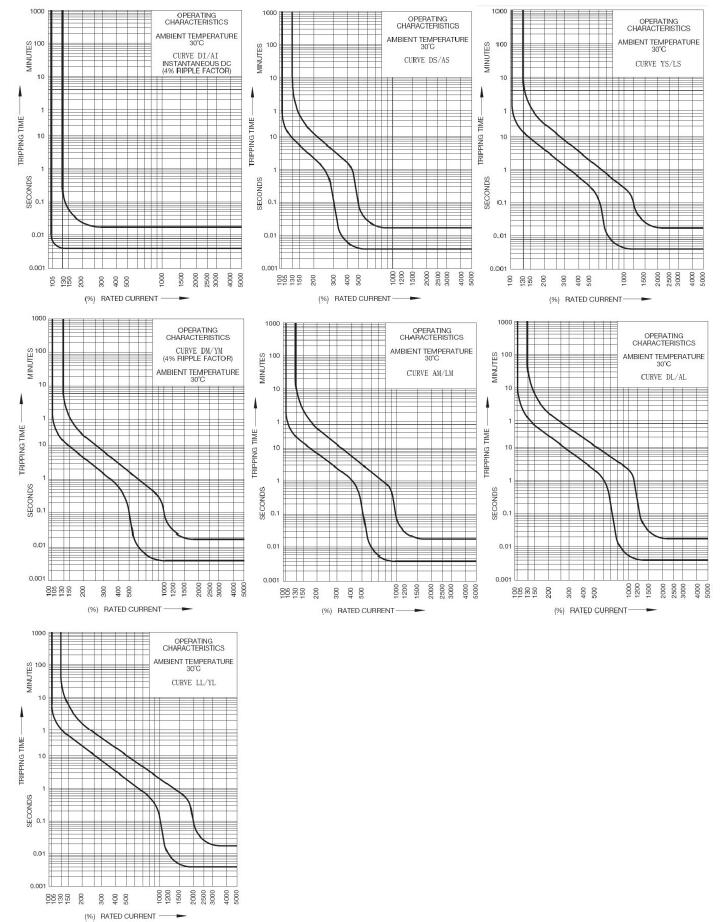

    4.2 脱扣曲线图

    5、规格型号说明

    序号 系列                               ＢD
    1 产品代号                               B：液压电磁断路器
    2 系列代号                               D：壳架等级63
    3 脱口曲线代号 DI:直流瞬时       DS:直流短延时       DM:直流中延时      DL:直流长延时
    AI:交流瞬时      AS:交流短延时       AM:交流中延时       AL:交流长延时
    YS:直流短延时，高涌流      YM:直流中延时，高涌流       YL:直流长延时，高涌流
    LS:交流短延时，高涌流      LM:交流中延时，高涌流      LL:交流长延时，高涌流
    4 额定电流（A） 0.5～150A
    5 极数 1– 1极(1P 或1N); 2 – 2极(2P 或 2U); 3– 3极(3P 或 2N 或3U)
    6 极类型 P: 不带中性极(1P 或 2P 或 3P),
    N: 带中性极(1N 或3N),
    U: 带有并联片(2U 或 3U)
    7 附件代号 0-无附件,A:辅助开关,T:报警开关; B:辅助开关+报警开关; L:Residential/commercial
    8 操作面尺寸 D:57mm高; M:57mm 高，下方凸出;
    E:45mm高; N:45mm高，下方凸出;
    9 认证代码 C :CCC、TUV、CE;                     E :CCC、 UL1077、CSA、TUV、CE;
    T : CCC、 UL489A、 CSA、TUV、CE ;   J: CCC、 UL489、 CSA、TUV、CE;
    10 特殊代码 XXXXX  5位数字或字母，表示不同客户或有特殊需求,使用客户代码时，可以省略第七项后面的内容。

    注：1）单极最大额定电流63A；
    2）3极及3极+N极产品仅有交流，
    3）直流两极并联最大到100A，3极并联最大到150A。交流无并联产品。
    4）表中所列型号为常规型号，该产品可以按照用户的要求变更脱扣曲线、电流规格等，变更后的型号为特供型号，不在上表所列范围内。

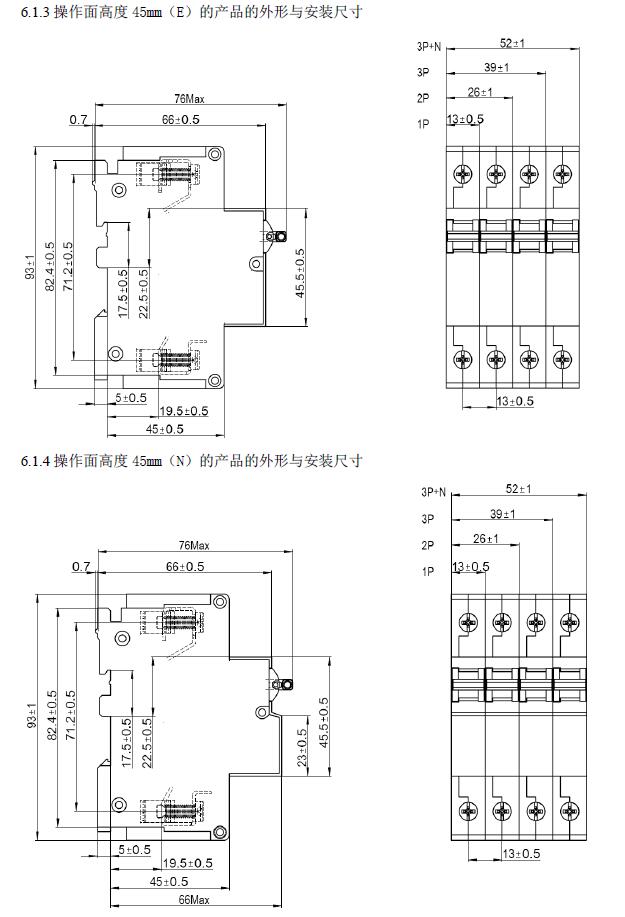

    6、 产品外形及安装尺寸
    6.1 外形尺寸

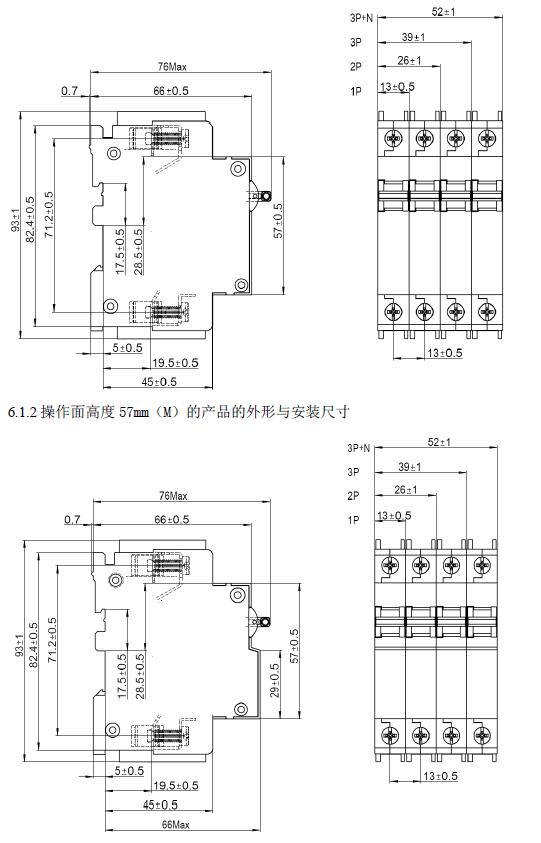

    6.1操作面高度57mm （D）的产品的外形与安装尺寸

    7、包装储存
    包装成箱的产品，在贮存中应防止受到雨雪的侵袭，并应存放在空气流通和相对湿度不大于80%，温度不高于+85℃，不低于-40℃的仓库中。周围空气中无酸性，碱性或其它腐蚀性气体的库房里贮存。在上述条件下，贮存期自生产日期不超过3年。

    8、注意事项
    8.1因私自拆开产品而引起的质量问题，责任自负；
    8.2在工作通电状态下，手请勿触及断路器非绝缘件裸露部分；
    8.3接线必须可靠，防止因接线端出现异常发热引起断路器误动作或造成接线端烧损；
    8.4产品接线时，产品本体的螺钉扭紧力矩为2N.m。多极并联产品接线板上的螺钉扭力矩为3.5N.m；
    8.5在产品安装时，请在产品喷弧口（LOAD侧）方向保持30mm以上的距离，以免电弧喷出后造成短路。
